YDG50通用型功率控制器
一、產品概述
YDG50系列通用型功率控制器是一款多功能型產品，相比于YDG20系列經濟型功率控制器，控制方式更多，用戶接口更加齊全方便，可廣泛應用于各領域的阻性負載、變壓器一次側的控制。
二、功能特點
1、全數字化控制，高精度、高穩定性；
2、具有有效值和平均值控制；
3、具備多種控制方式供選擇；
4、支持功率分配選件，有效減小對電網的沖擊，提高供電安全性；
5、LED鍵盤顯示，操作方便，支持鍵盤顯示外引 ；
6、釆用窄體設計，結構緊湊，安裝方便；
7、標準配置：RS485通訊接口，支持Modbus通訊。
三、選型及規格

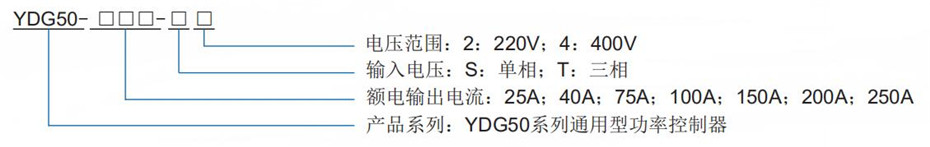

1、型號及代碼構成
2、規格
四、功能特點
1、輸入：
主回路電源 單相/三相AC230V、400V, 50/60HZ
控制電源 AC110~240V, 20W
風機電源 AC220V, 50/60HZ
2、輸出：
額定電壓 主回路電源電壓的0~98% （移相控制）
額定電流 見型號定義
運行模式 移相觸發、調功定周期、調功變周期
控制方式 α、U、I、U2、 I2、 P
控制信號 模擬、數字、通訊
負載性質 阻性負載、感性負載
3、性能指標：
控制精度 1%
穩定度 ≤0.2%
4、接口描述：
模擬輸入 2 路(AI1:DC4~20mA; AI2:DC 0~5V/0~10V )
模擬輸出 2路(DC 4~20mA/0~20mA )
開關輸入 3路常開
開關輸出 1路常開
通訊 標準配置：RS485通訊接口，支持Modbus通訊；選件：Profibus-DP通訊
五、外形尺寸
